Серверы и теги

Для начала получения информации с датчиков необходимо настроить в системе данные о сервере и тегах, с которыми будет идти работа.

Серверы

В системе можно указать сразу несколько серверов для обмена информацией. Чтобы настроить сервер, необходимо:

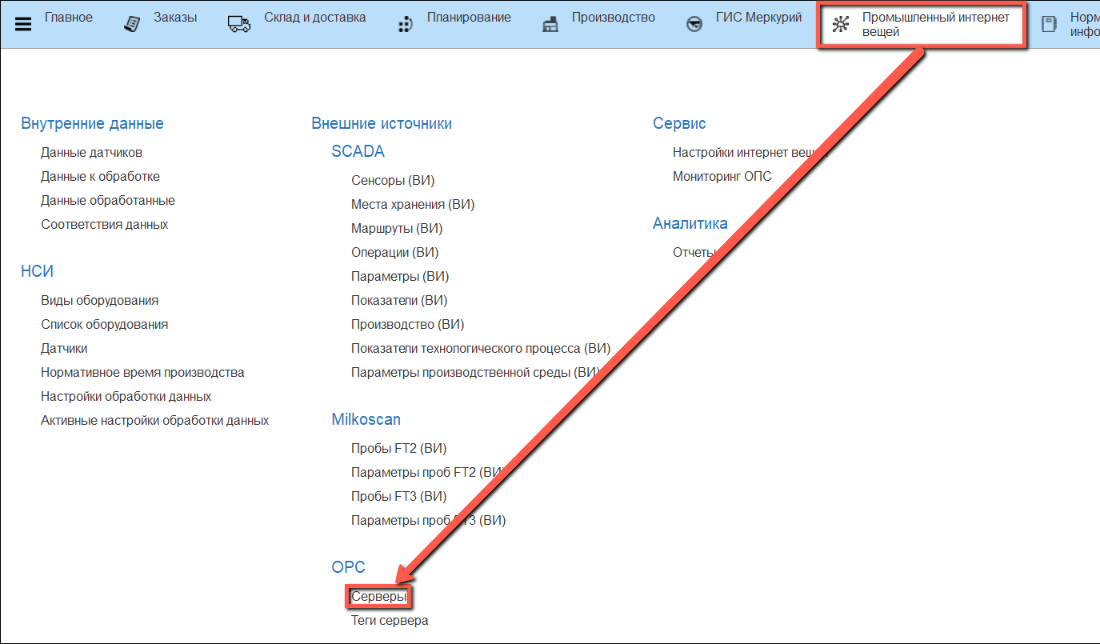

• Открыть справочник "Серверы"

• Перейти к созданию нового элемента

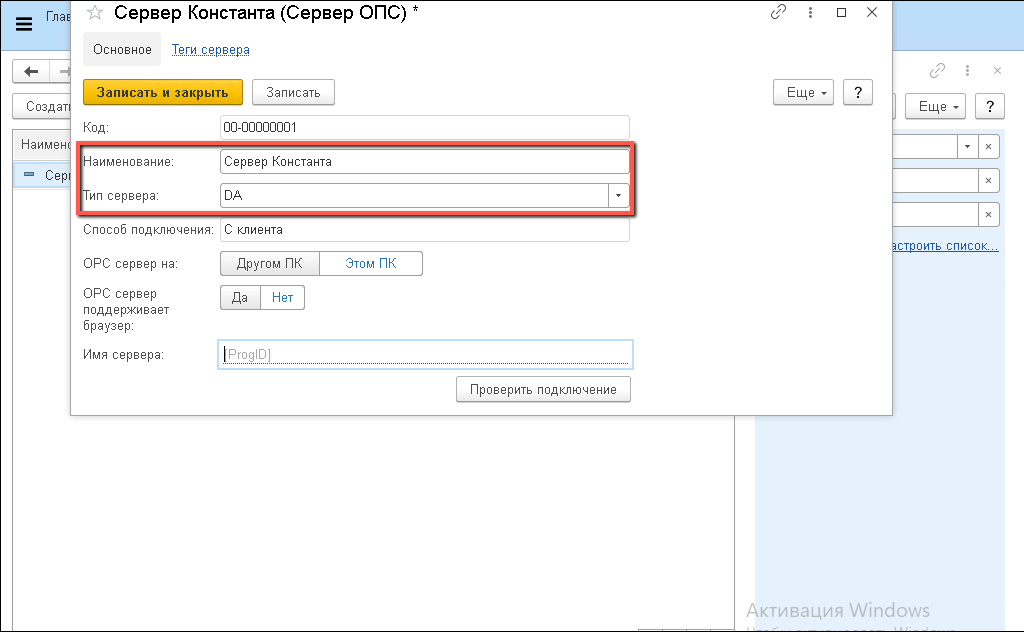

• Указать "Наименование сервера", "Тип сервера"
  • DA (Data Access) — основной (общепризнанный) и наиболее востребованный стандарт. Предоставляет доступ к данным изменяющимся в реальном времени.
  • UA (Unified Architecture) — последний по времени выпуска стандарт. Имеет кросс-платформенную совместимость.

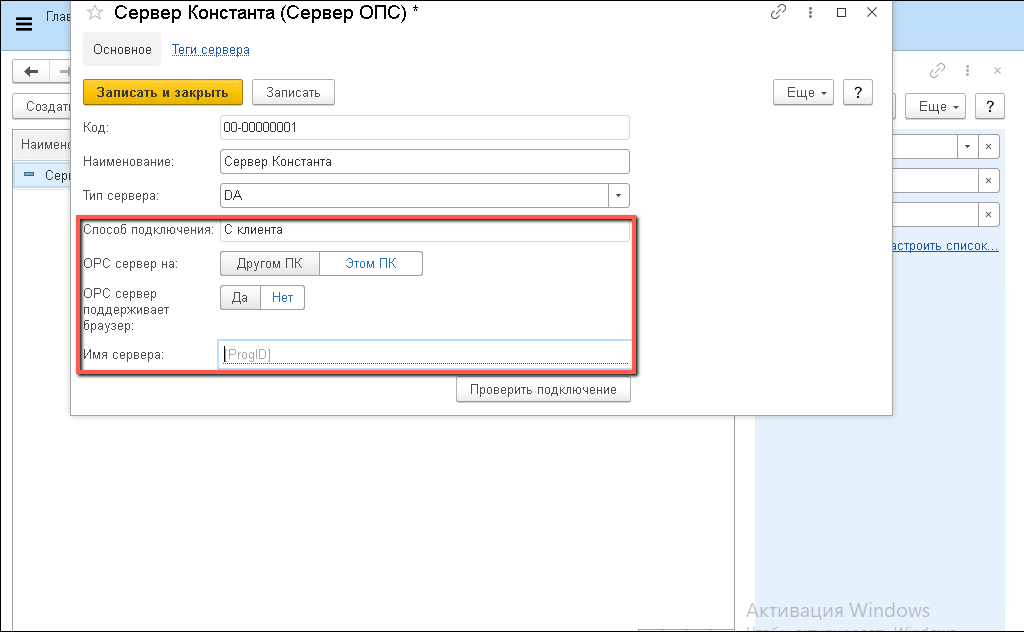

• В случае выбора типа "DA" заполнить открывшиеся поля: "OPC сервер на", "OPC поддерживает браузер" и "Имя сервера".

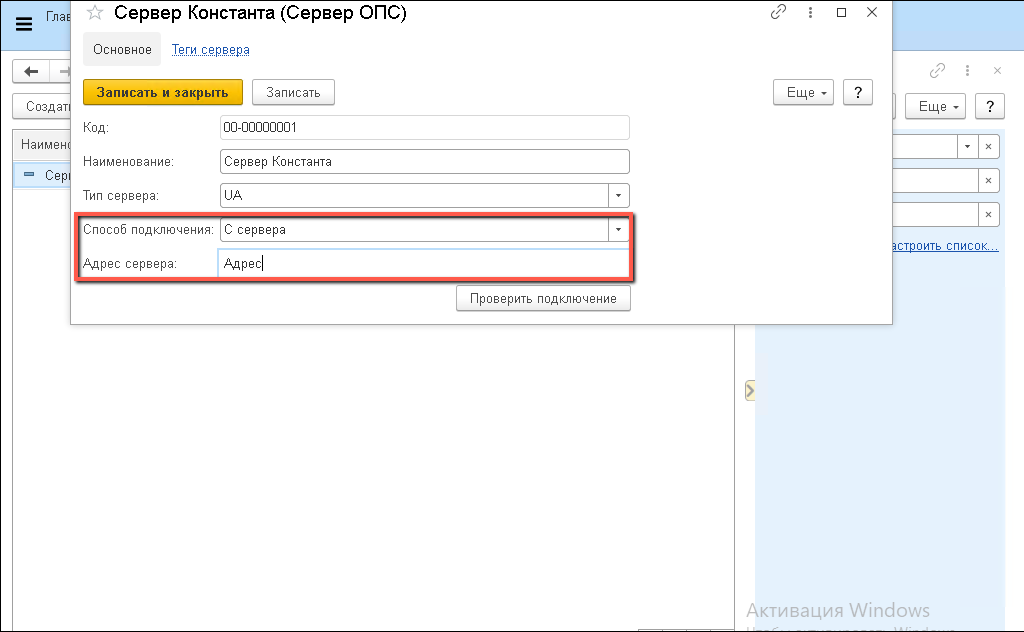

• В случае выбора типа "UA" указать "Способ подключения" и "Адрес сервера":

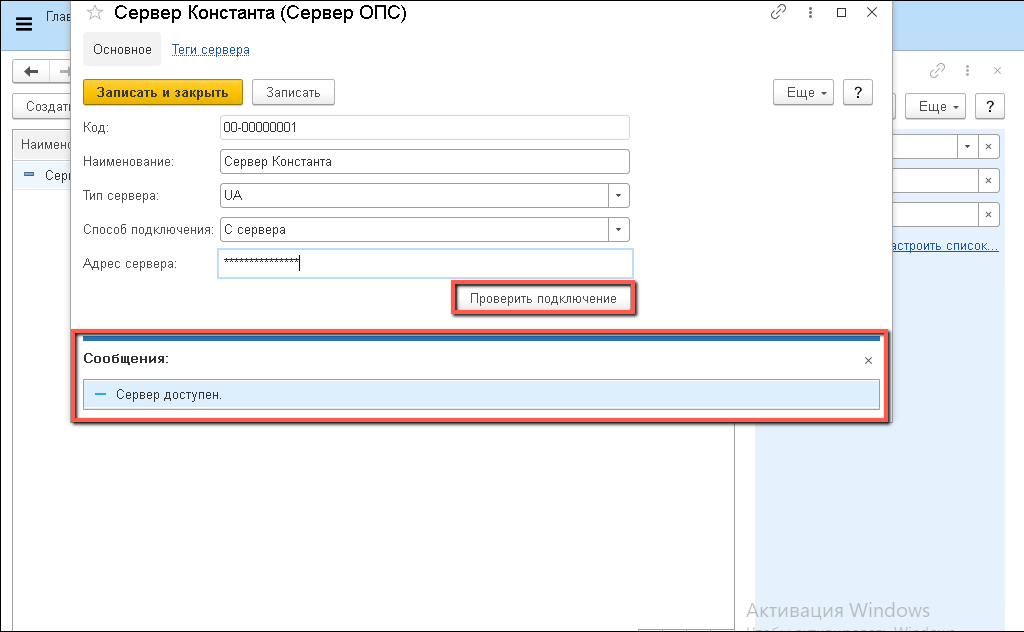

После выполнения настройки можно проверить подключение к серверу, нажав кнопку "Проверить подключение". При отсутствии ошибок будет получено сообщение о доступности сервера.

Теги сервера

К одному датчику можно привязать сразу несколько тегов. Например, тег, который содержит прочитанное с датчика значение, тег, который содержит время получения этого значения и т.п.. Все эти теги нужно указать в системе.

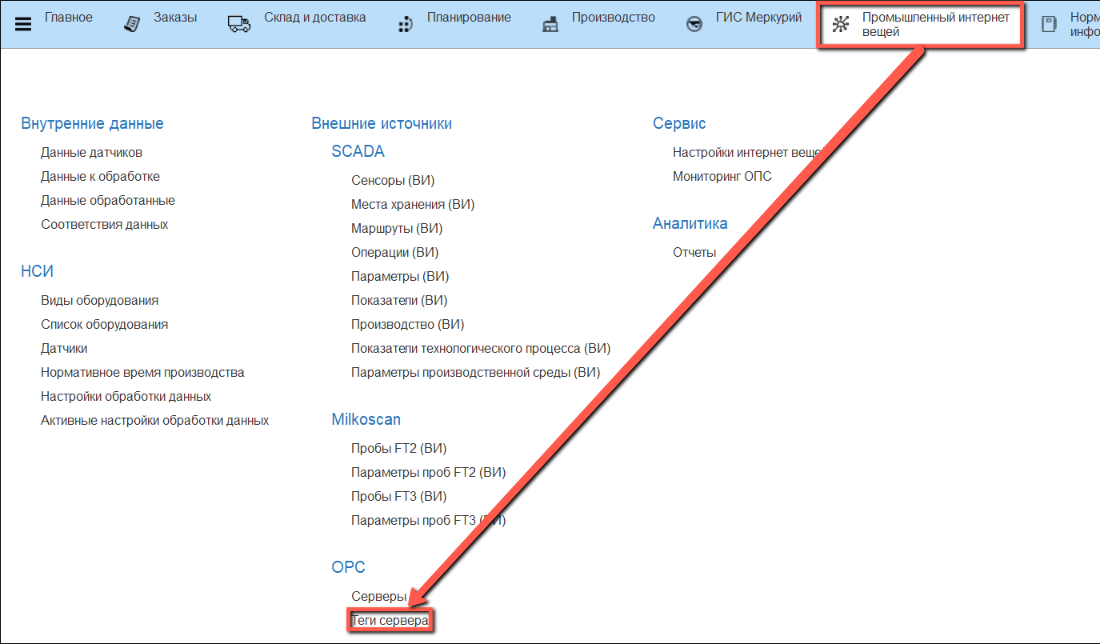

• Открыть справочник "Теги сервера":

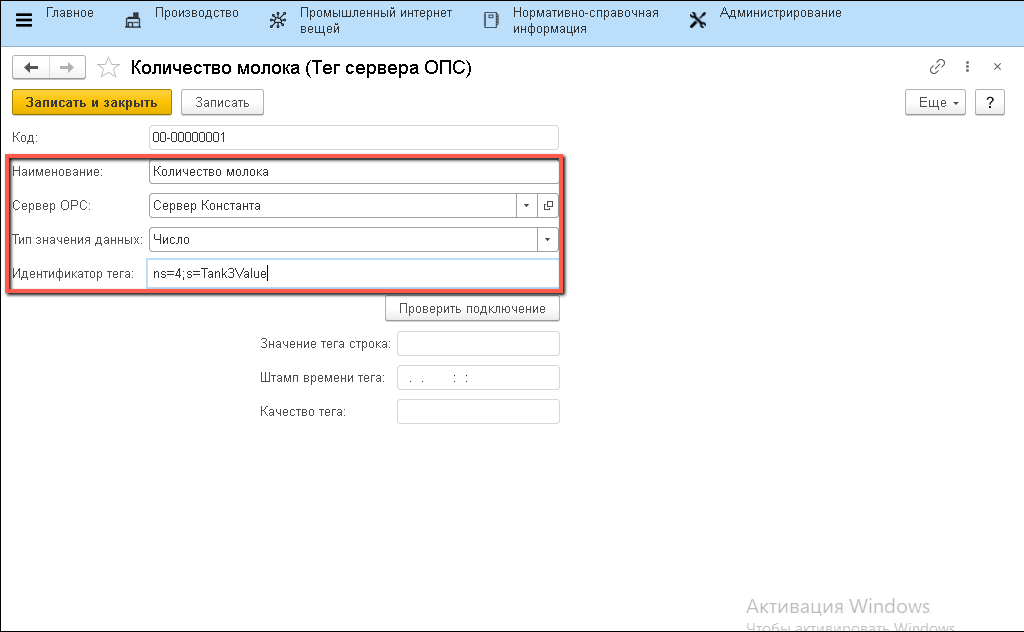

• Перейти к созданию нового элемента. Указать наименование тега, "Сервер OPC", "Тип значения данных", "Идентификатор тега". Удобнее задавать наименование тега по шаблону: "<К какому датчику относится тег> <Какую именно информацию об этом датчике он содержит>".

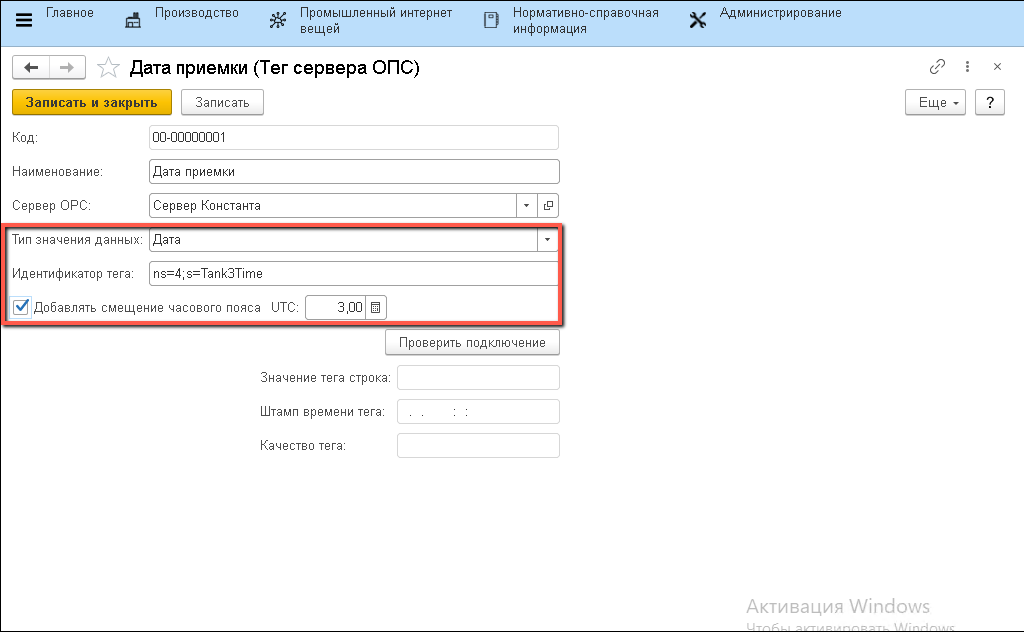

• Если "Тип значения данных" - "Дата", то указать смещение часовых поясов (если есть) между временем на сервере (UTC) и местным временем.

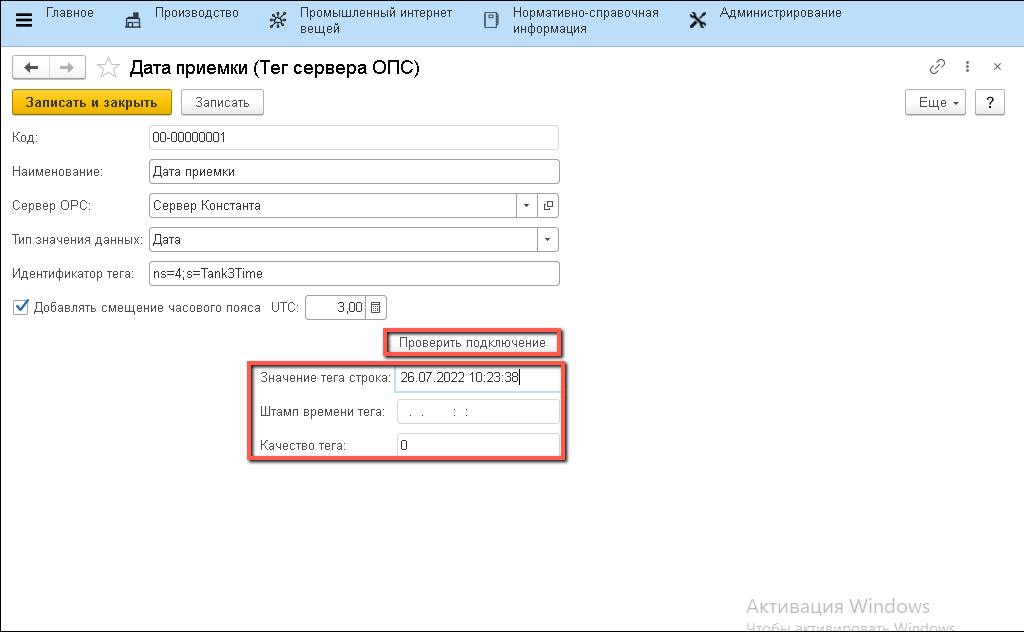

• Записать. После этого можно проверить доступность тега и посмотреть его текущее значение, нажав кнопку "Проверить подключение". При успешном подключении значения полей ниже заполнятся.
