Датчики

Каждый физический датчик в системе должен соответствовать одному элементу справочника "Датчики". Элемент содержит информацию о том, как обрабатывать данные, получаемые с датчика.

Вкладка Общее

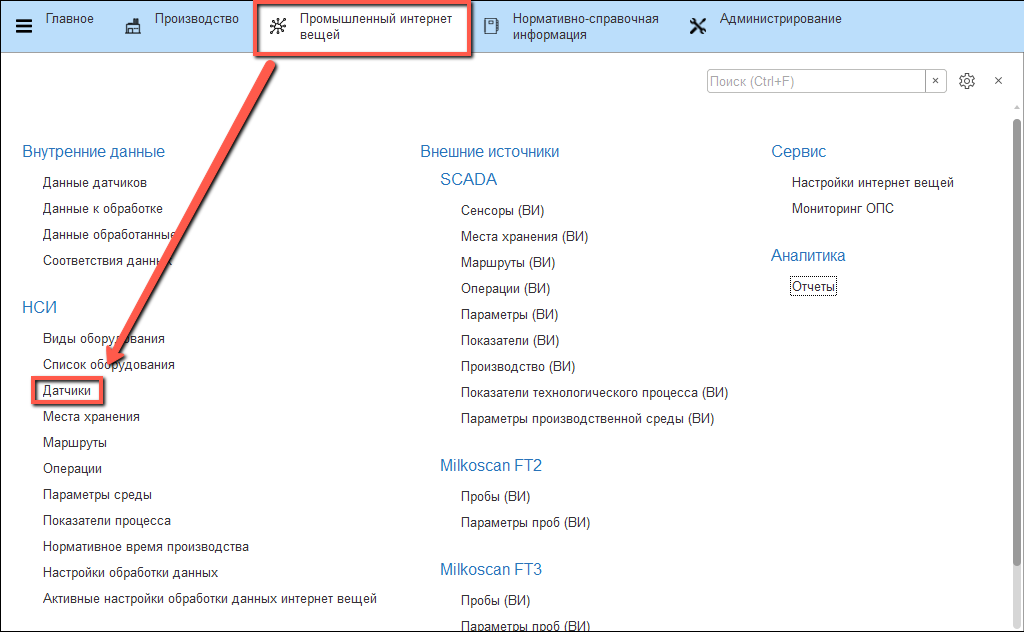

• Открыть справочник "Датчики":

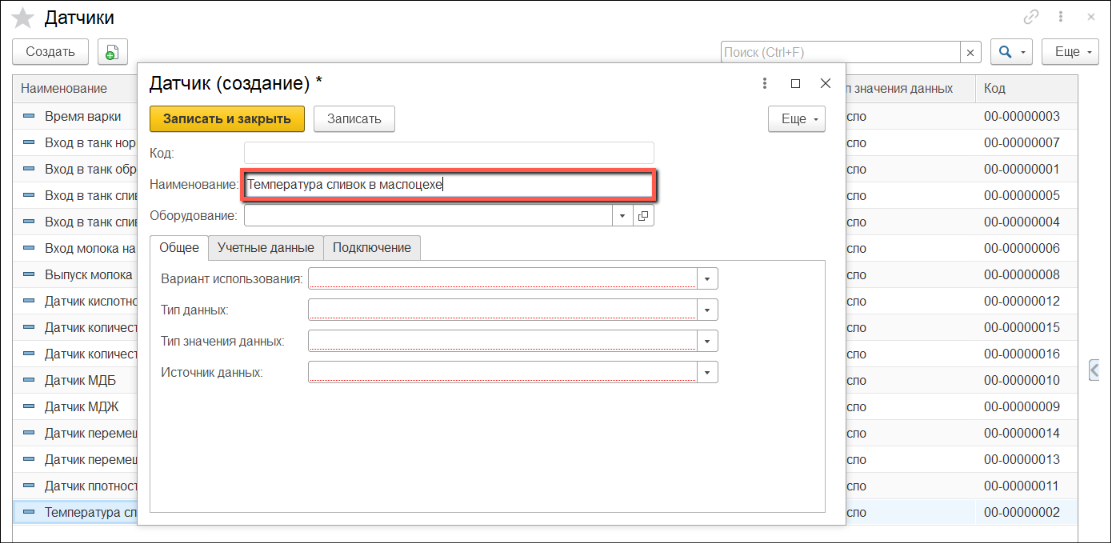

• Перейти к созданию нового элемента. Указать "Наименование":

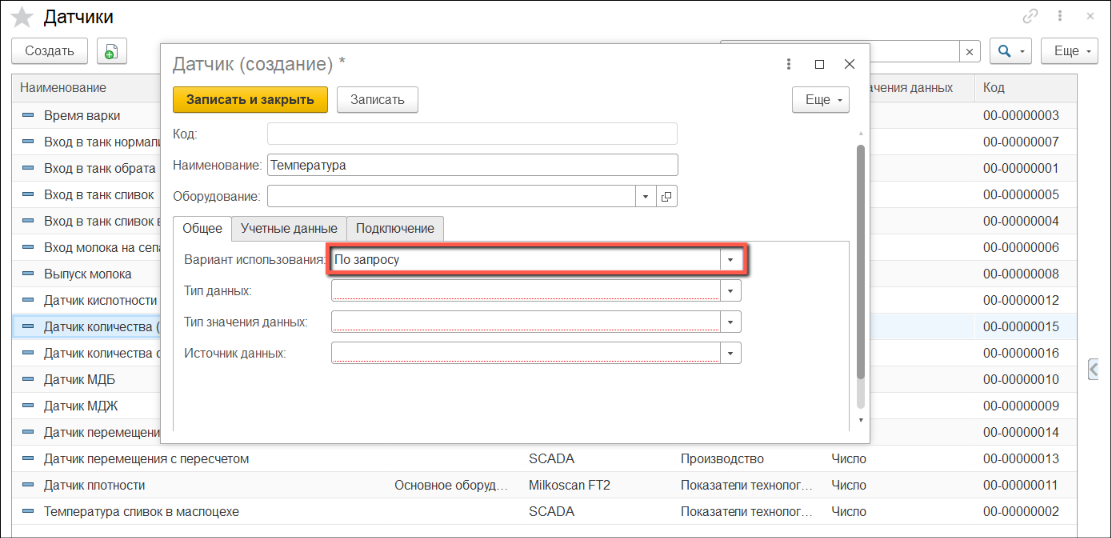

• Указать "Вариант использования" - "По запросу" (обращение к датчику происходит по запросу сотрудника, по нажатию настроенной кнопки):

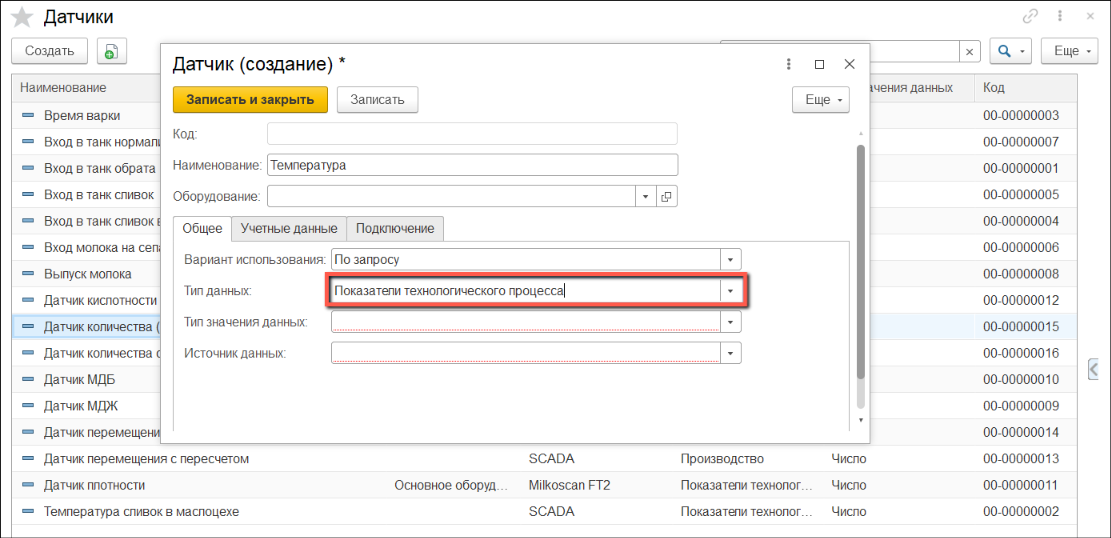

• Выбрать "Тип данных" - "Показатели технологического процесса" или "Параметры производственной среды":

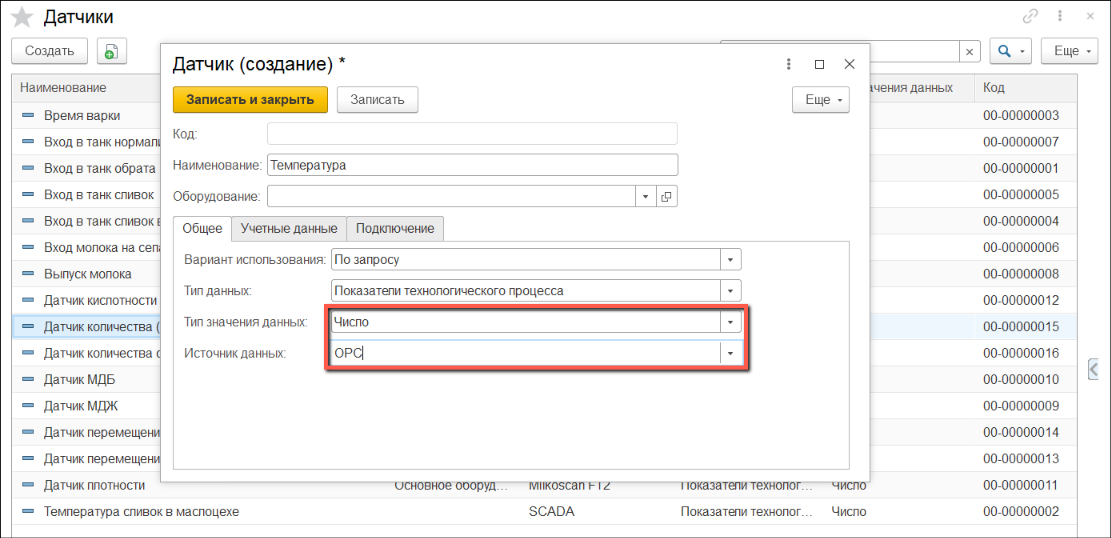

• Выбрать "Тип значения данных" и "Источник данных":

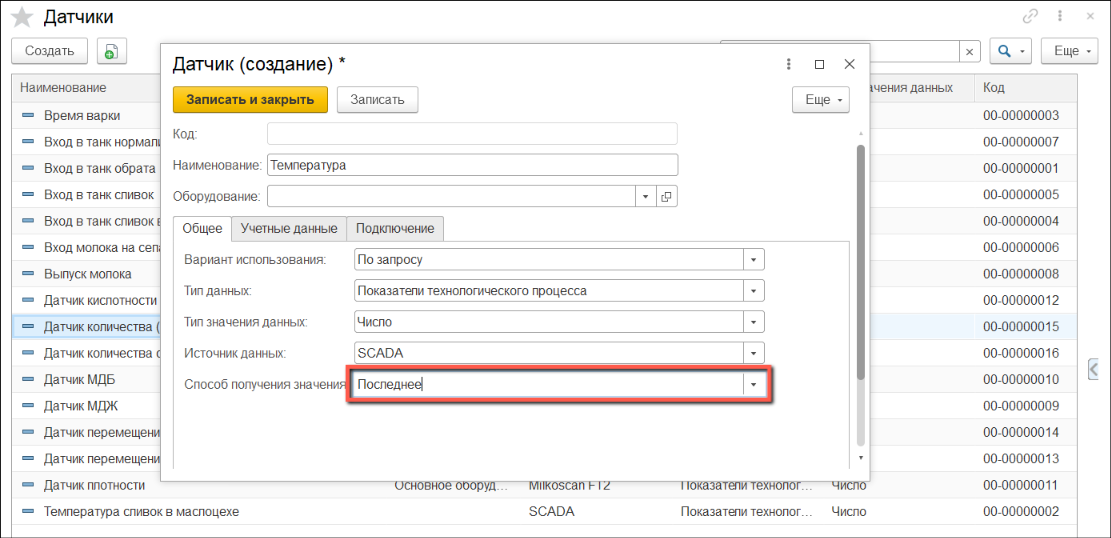

• Для источников данных "SCADA" также нужно указать "Способ получения значения":

Вкладка Учетные данные

На вкладке "Учетные данные" заполняются индивидуальные параметры для каждого типа данных.

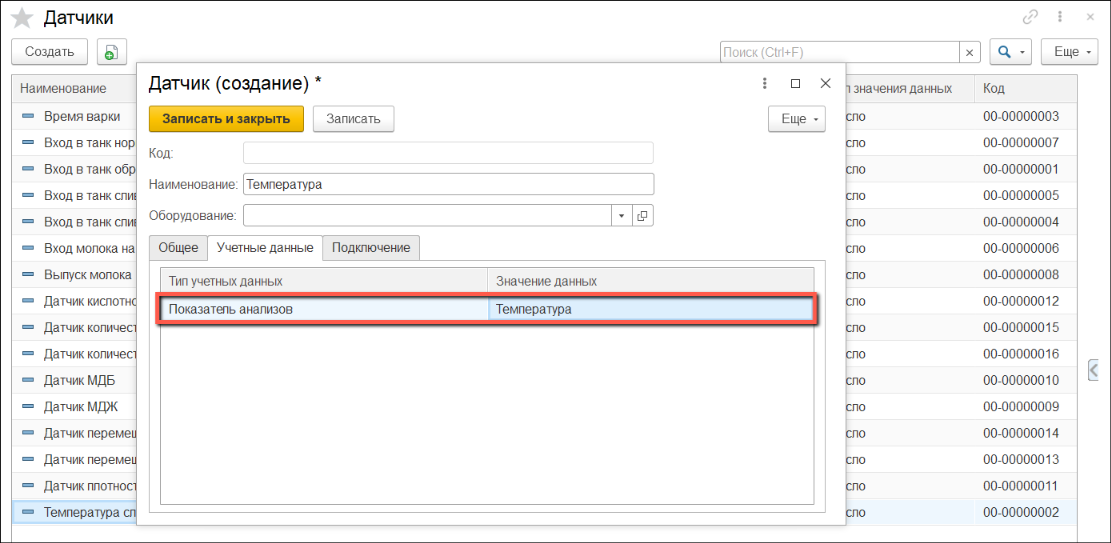

• Для "Показателей технологического процесса" необходимо заполнить показатель анализов:

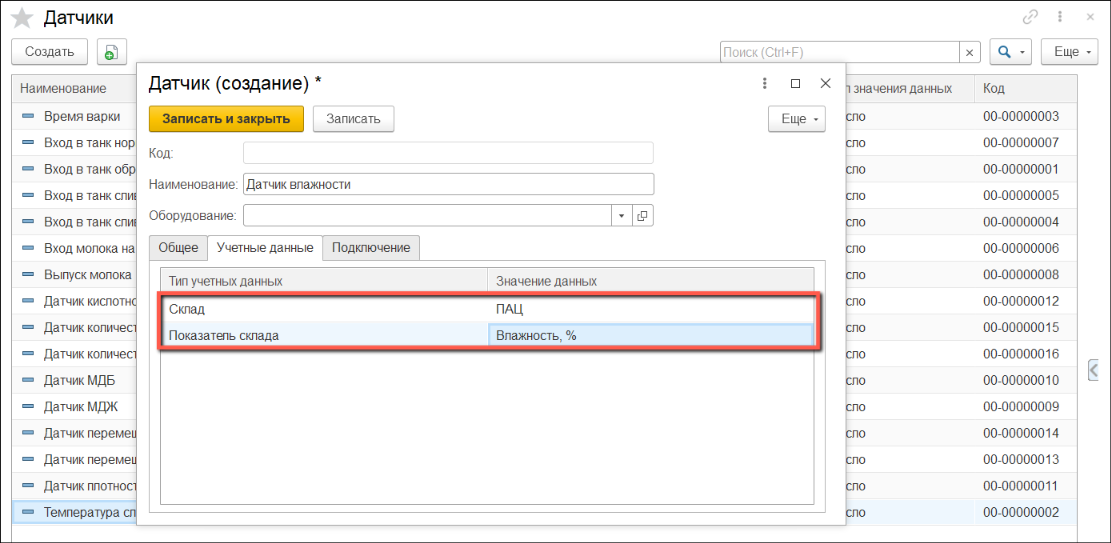

• Для "Параметров производственной среды" необходимо заполнить склад и показатель склада:

Вкладка Подключение

OPC

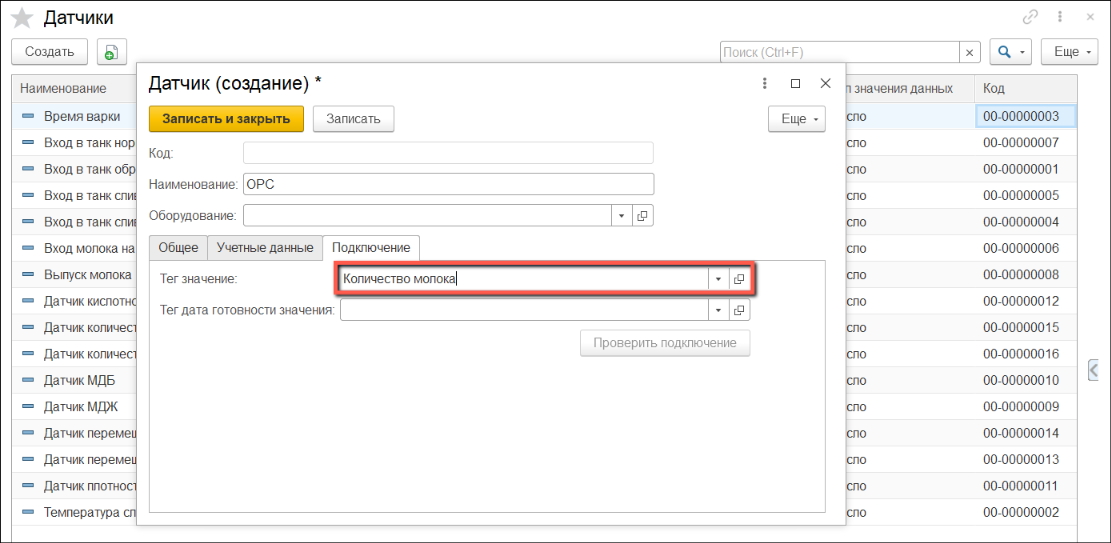

• Указать "Тег значение":

SCADA

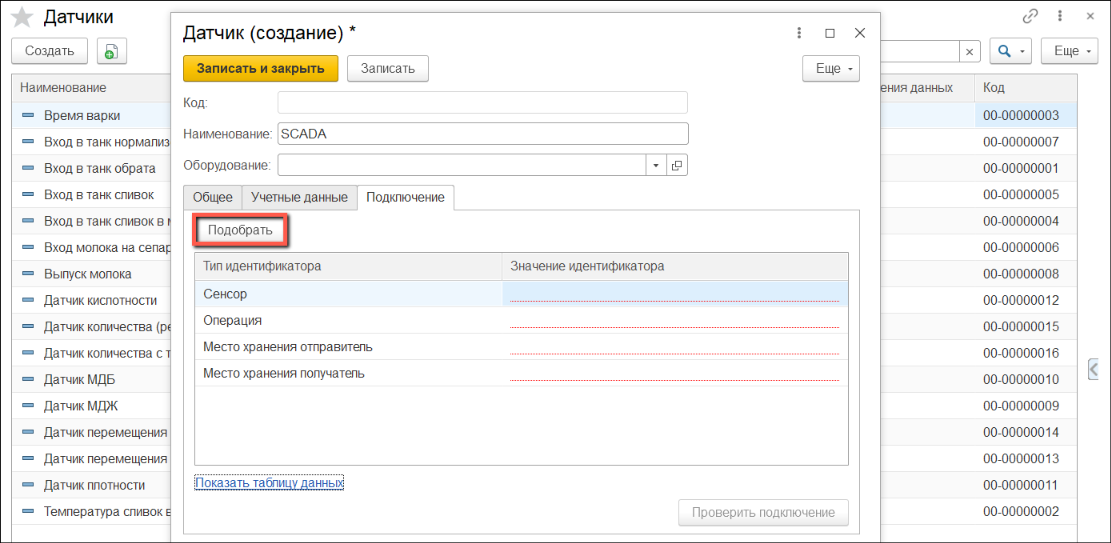

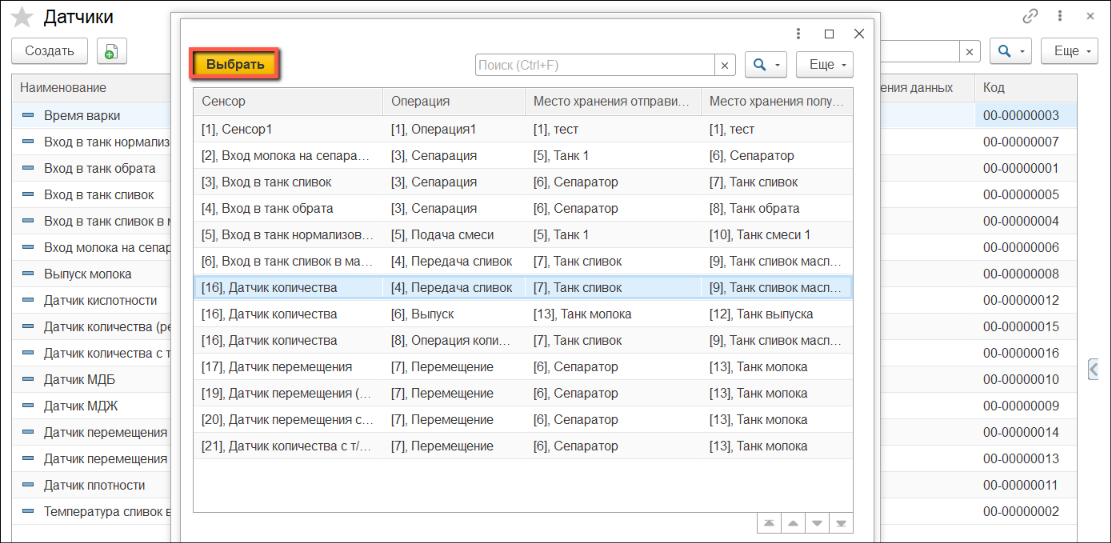

• Нажать "Подобрать". Выбрать строку, соответствующую нужному датчику (сенсор, операции, места хранения).

• Нажимаем на кнопку "Выбрать"

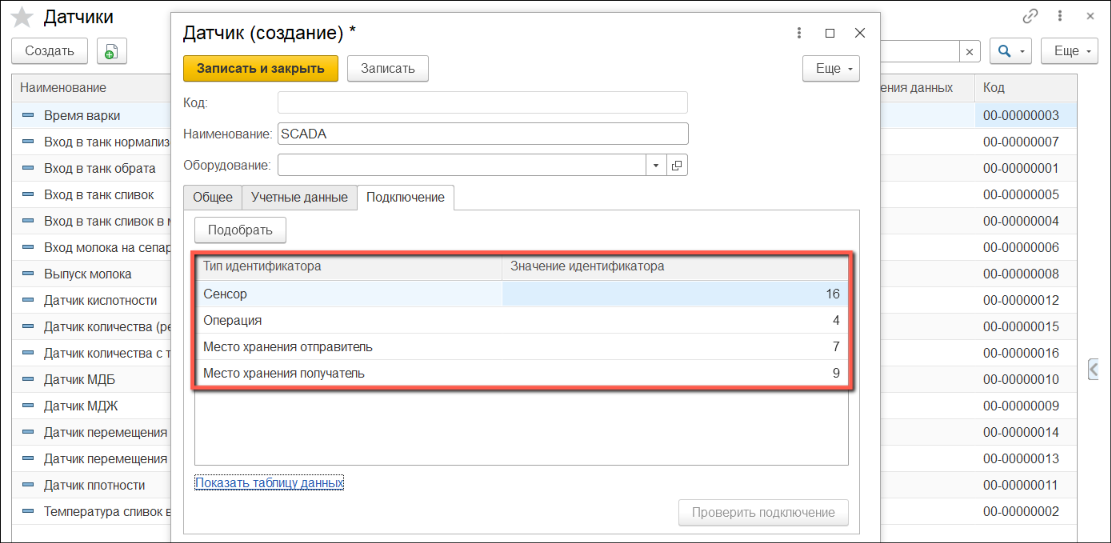

• Значения идентификаторов заполнятся автоматически:

Запись и проверка подключения

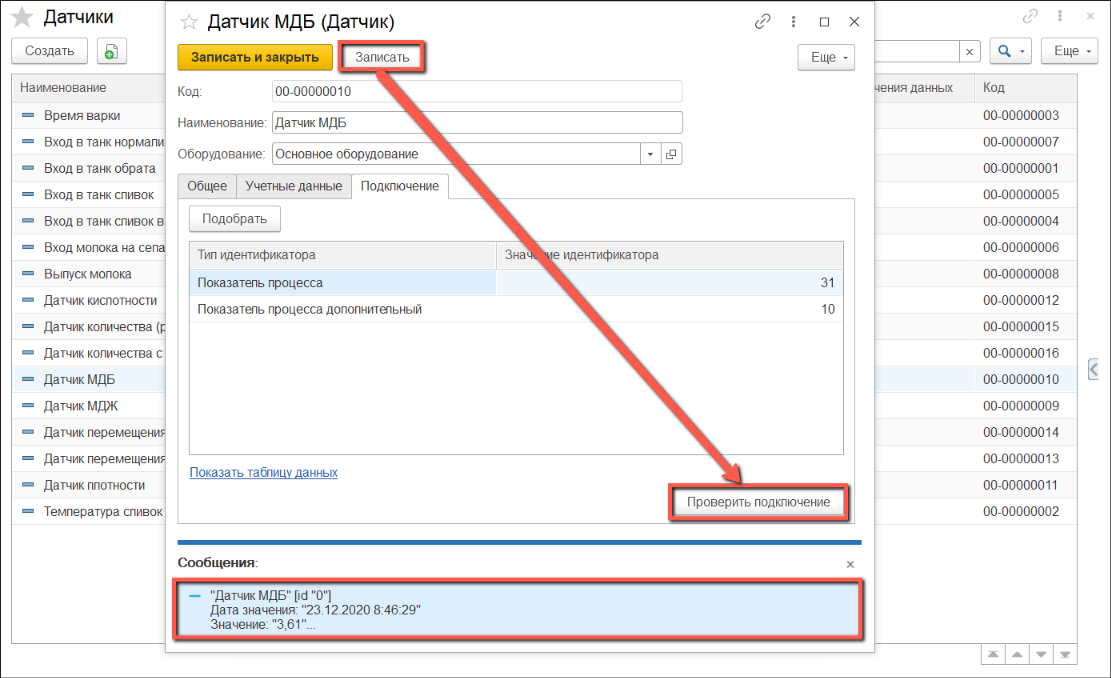

• Когда все поля заполнены нужно нажать кнопку "Записать". После записи появляется возможность проверить датчик, нажав на кнопку "Проверить подключение":
