Датчики

Каждый физический датчик (на количество выпущенных сливок, на количество молока, принятого в каждый танк и т.п.) в системе должен соответствовать одному элементу справочника "Датчики". Элемент содержит информацию о том, как обрабатывать данные, получаемые с датчика.

Вкладка Общее

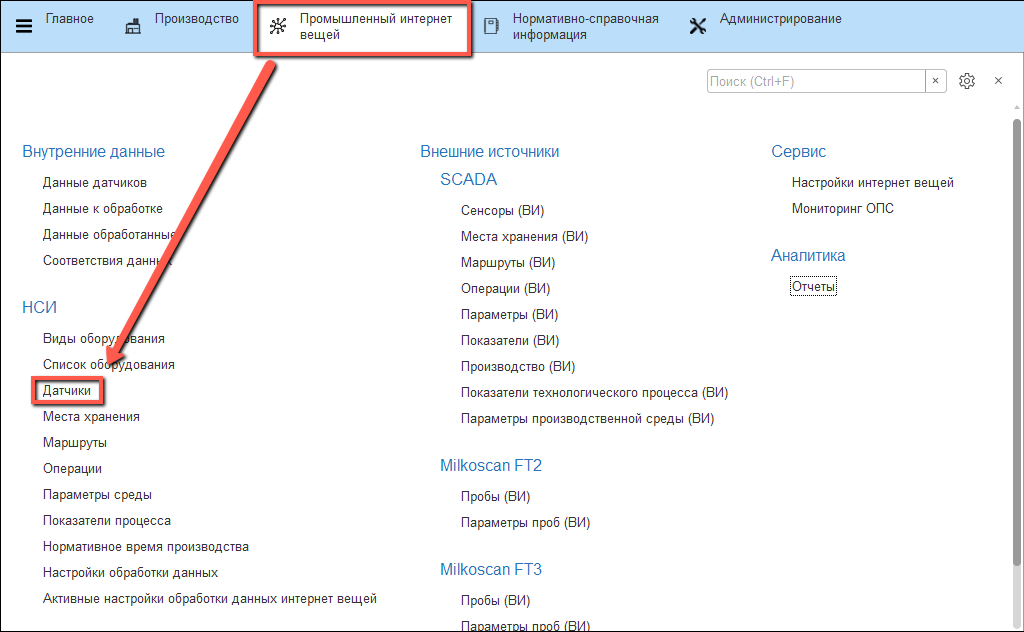

• Открыть справочник "Датчики":

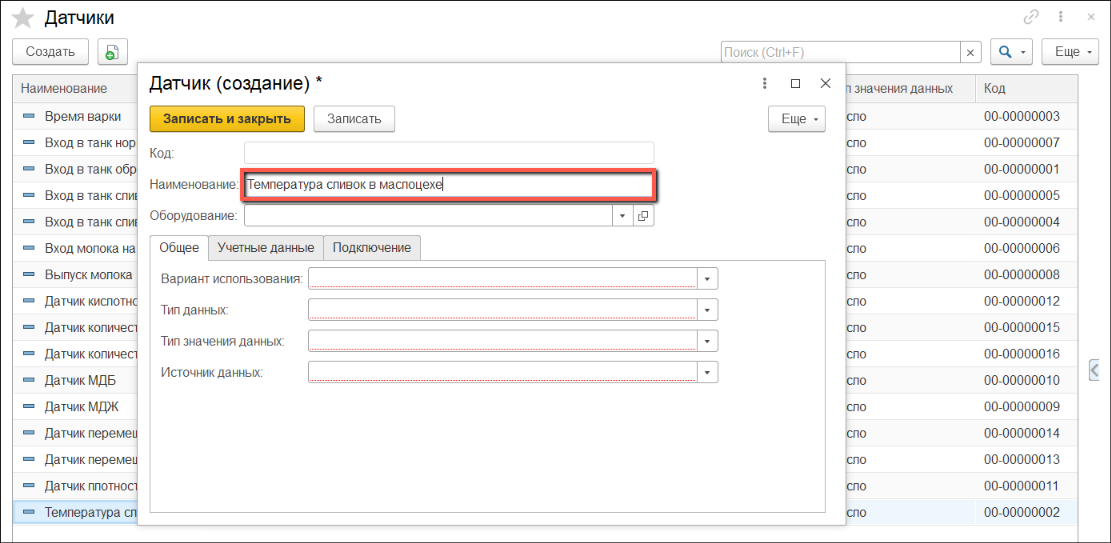

• Перейти к созданию нового элемента. Указать "Наименование":

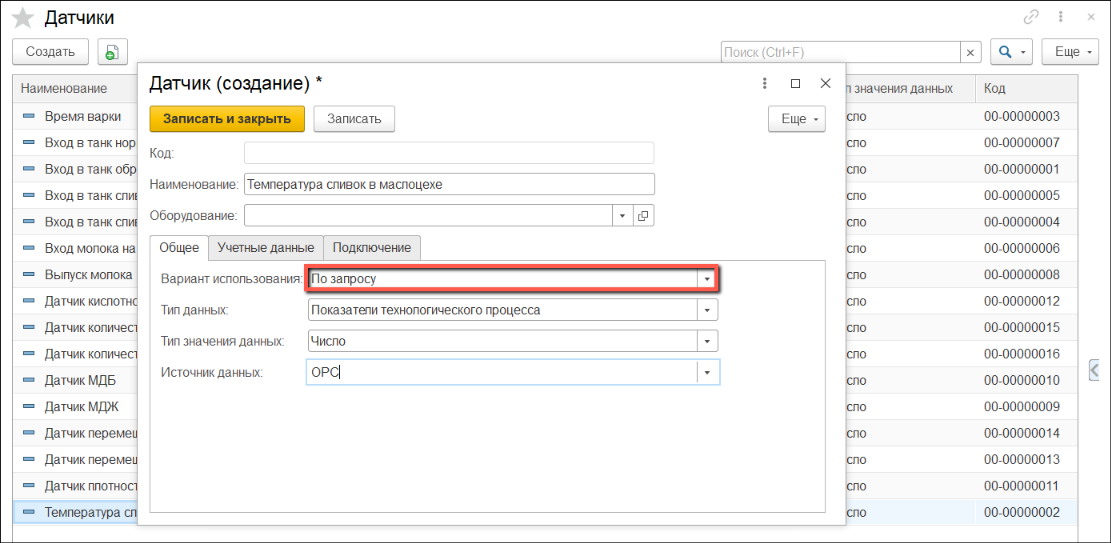

• Указать "Вариант использования":

  • Регламентное задание - не требует участия человека, система сама получает и обрабатывает данные с датчика;
  • По запросу - обращение к датчику происходит по запросу сотрудника - по нажатию настроенной кнопки.

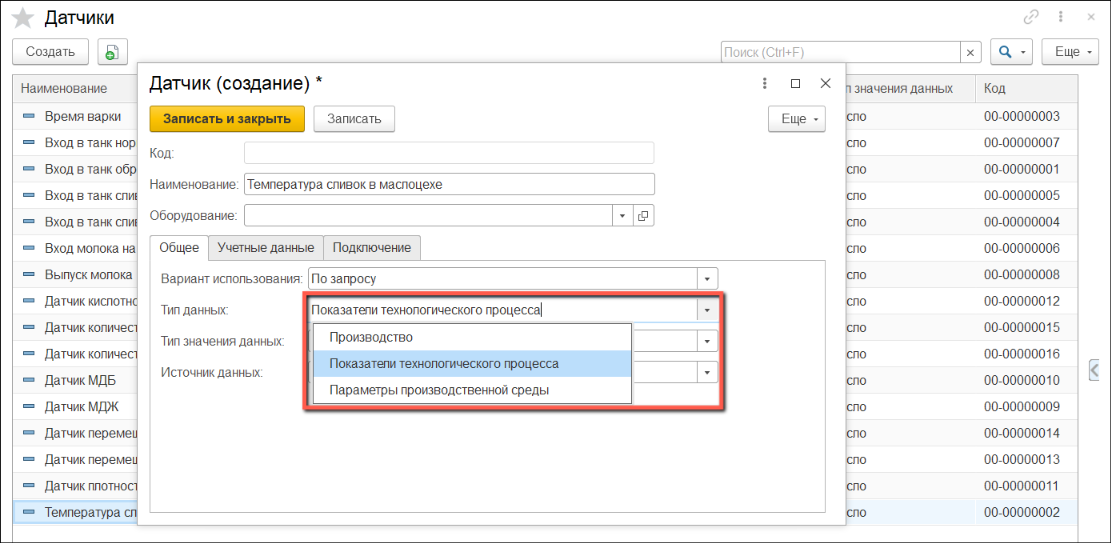

• Выбрать "Тип данных":
  • Производство - показатели количества;
  • Показатели технологического процесса. Например, показатели "МДЖ" и "МДБ";
  • Параметры производственной среды - показатели склада (например, влажность);

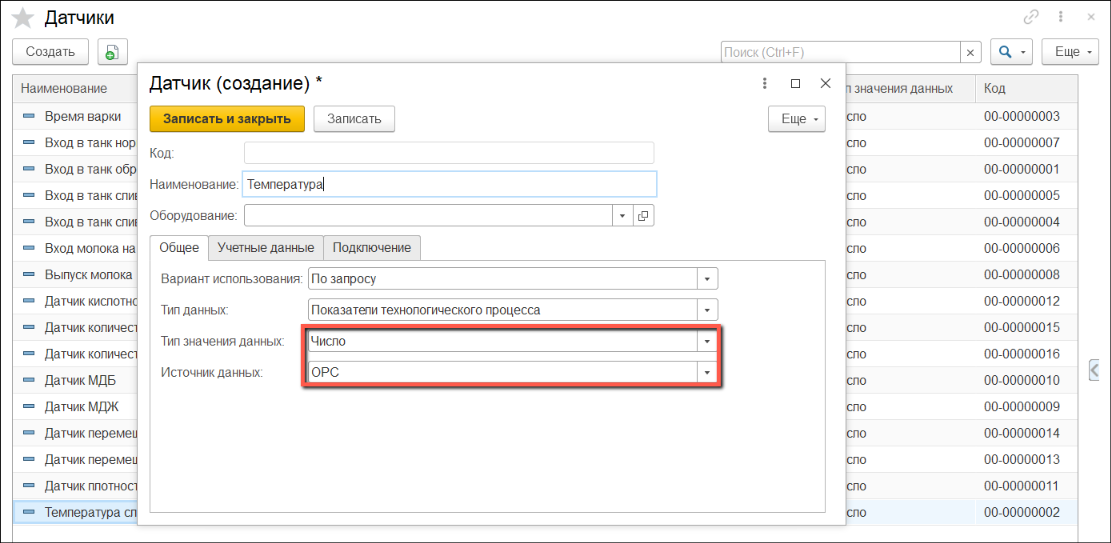

• Выбрать "Тип значения данных" и "Источник данных":

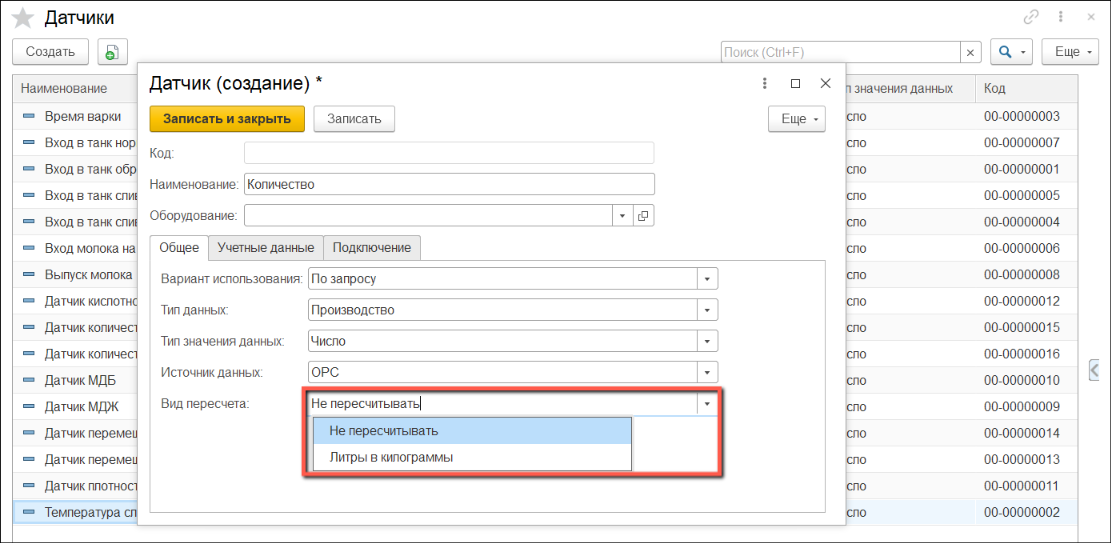

• Для типа данных "Производство" также нужно указать "Вид пересчета":

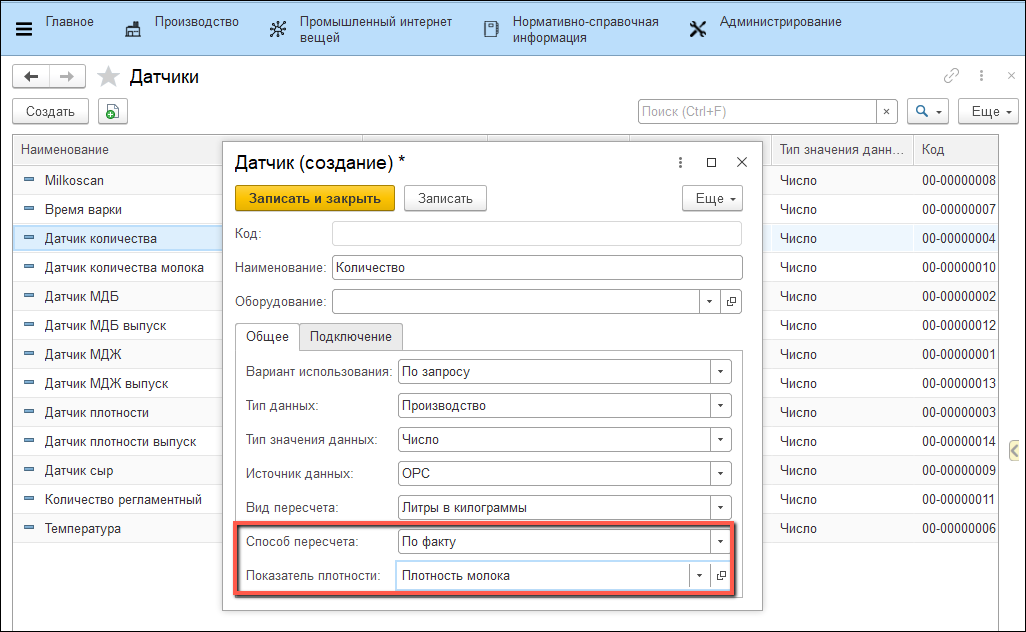

• Если используется пересчет, указать "Способ пересчета" и "Показатель плотности":

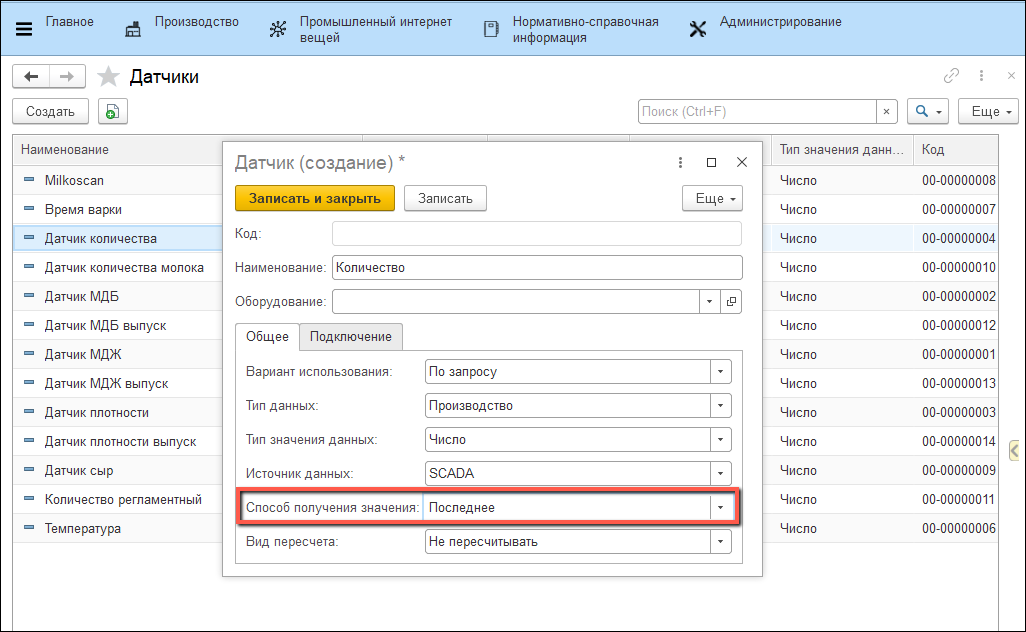

• Для источников данных "SCADA", "Milkoscan FT2" или "Milkoscan FT3" так же нужно указать "Способ получения значения":

Вкладка Учетные данные

На вкладке "Учетные данные" заполняются индивидуальные параметры для каждого типа данных.

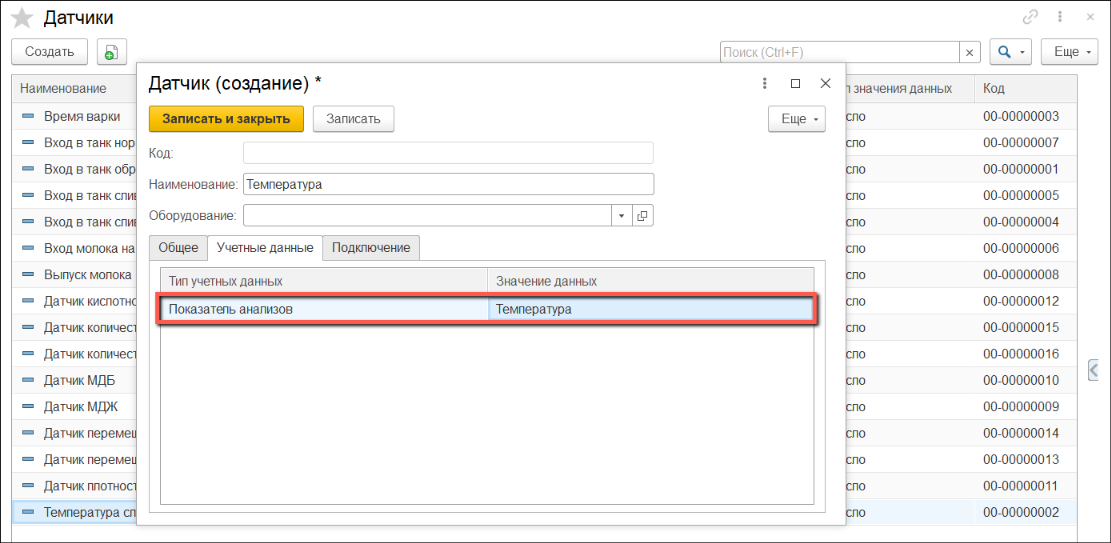

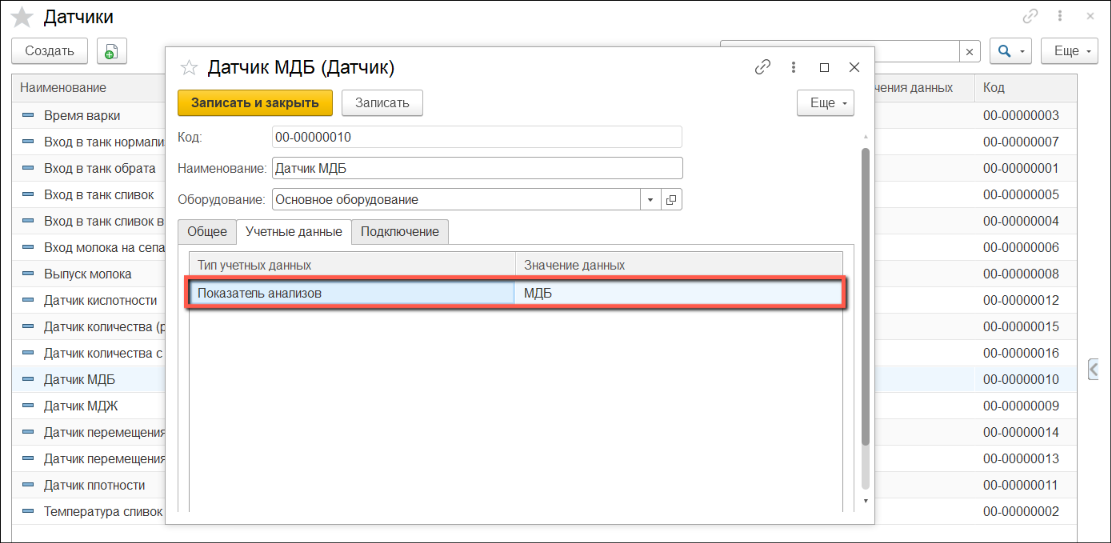

• Для "Показателей технологического процесса" необходимо заполнить показатель анализов:

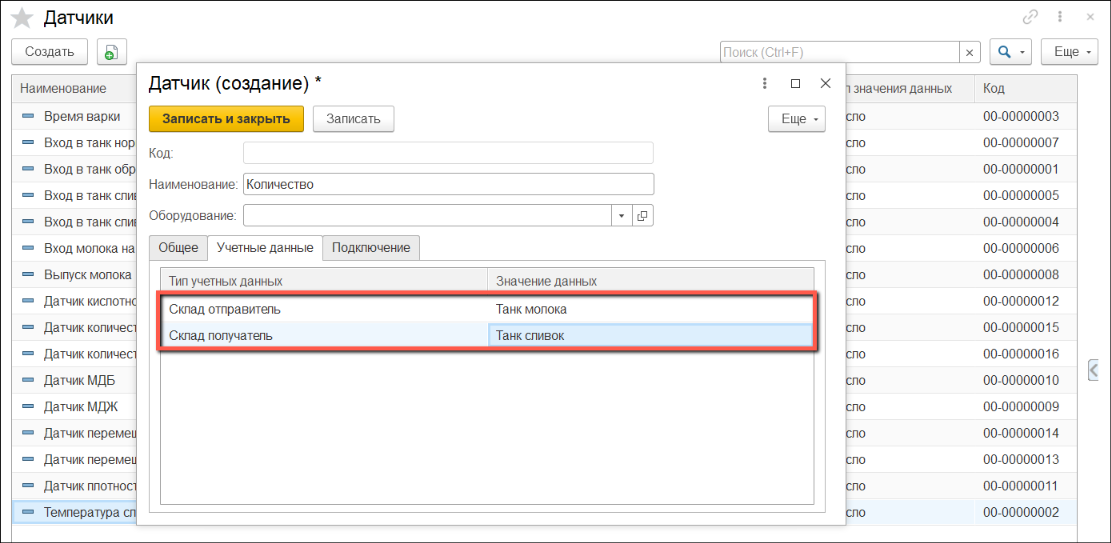

• Для "Производства" необходимо заполнить склады:

• Для "Параметров производственной среды" необходимо заполнить склад и показатель склада:

Вкладка Подключение

OPC

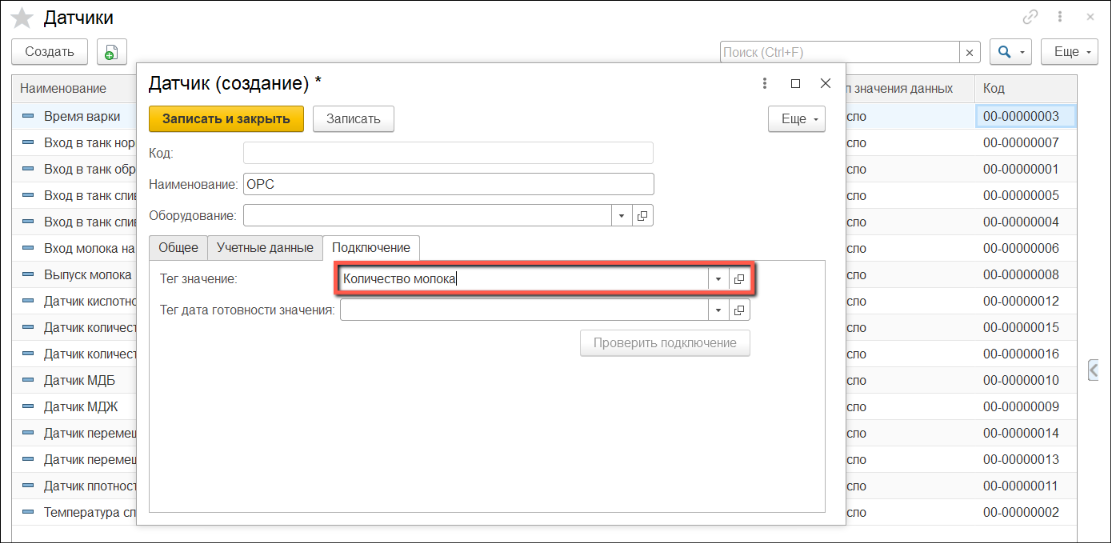

• Указать "Тег значение":

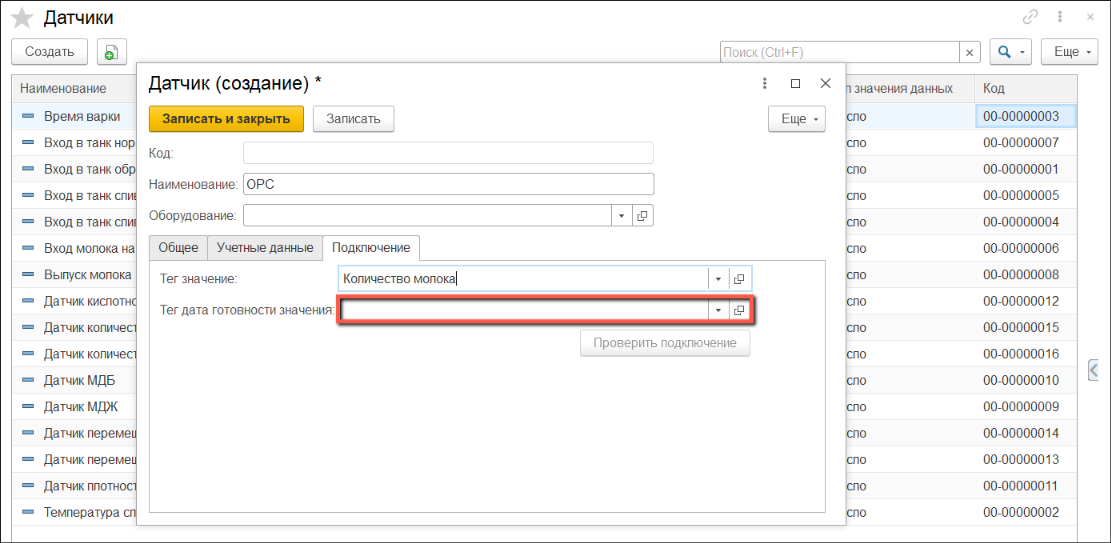

• Опционально можно указать "Тег дата готовности значения":

SCADA

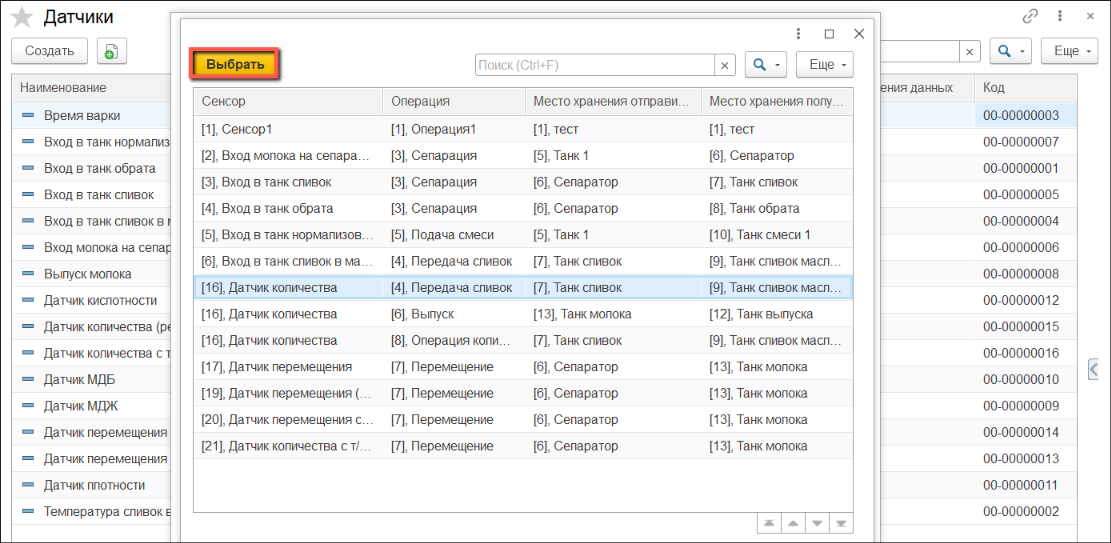

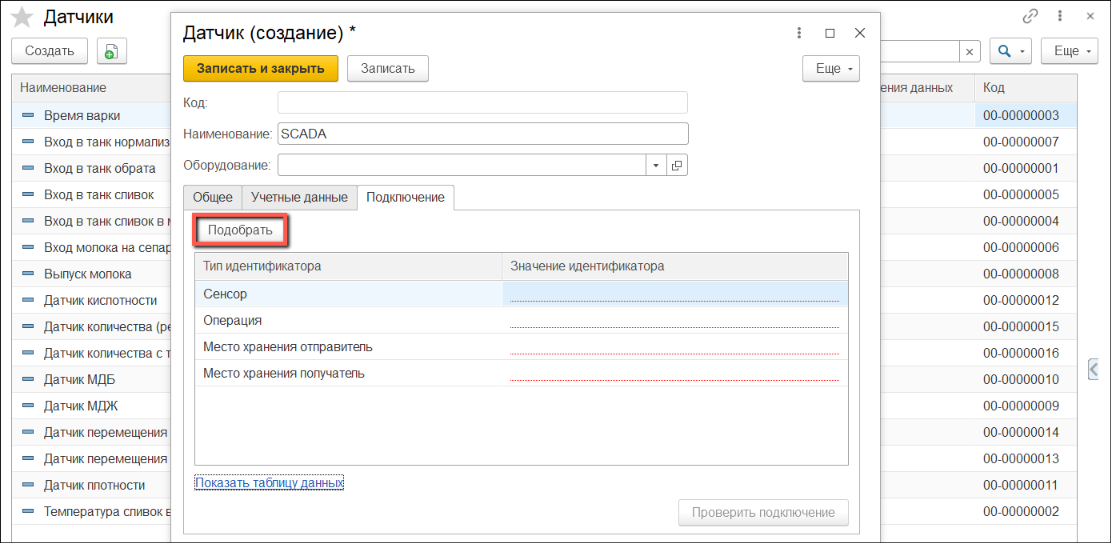

• Нажать "Подобрать". Выбрать строку, соответствующую нужному датчику (сенсор, операции, места хранения).

• Нажать на кнопку "Выбрать"

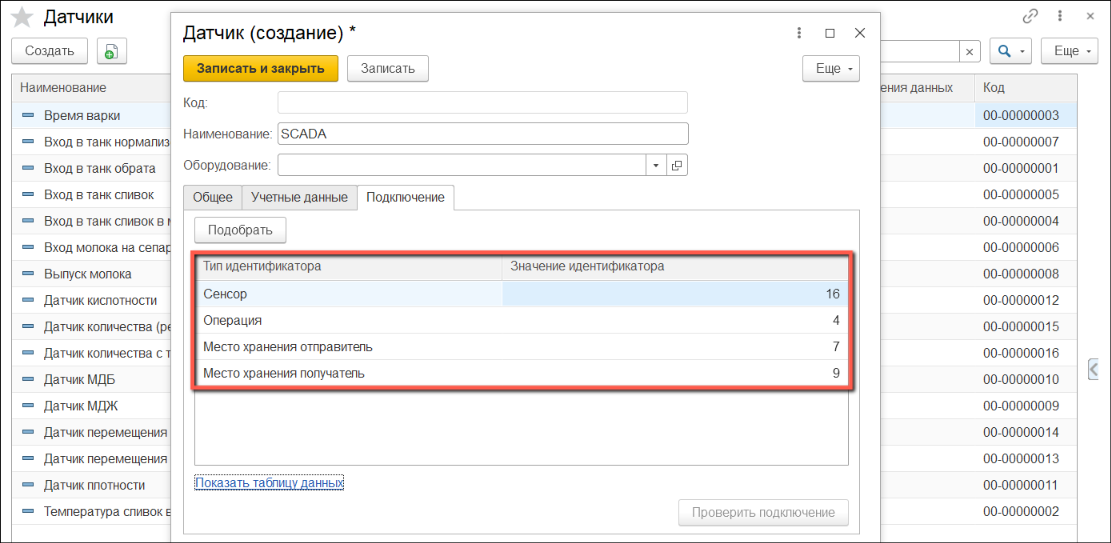

• Значения идентификаторов заполнятся автоматически:

Milkoscan FT2/FT3

• Выбрать "Показатель анализов":

Запись и проверка подключения

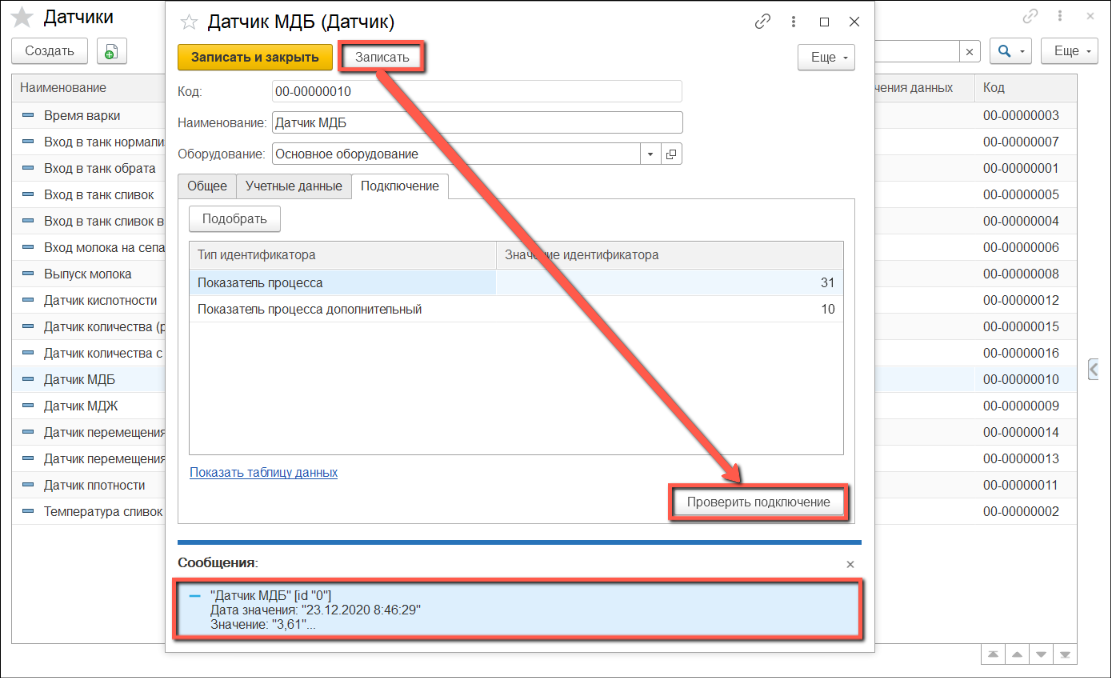

• Когда все поля заполнены, нужно нажать кнопку "Записать". После записи появляется возможность проверить датчик, нажав на кнопку "Проверить подключение":

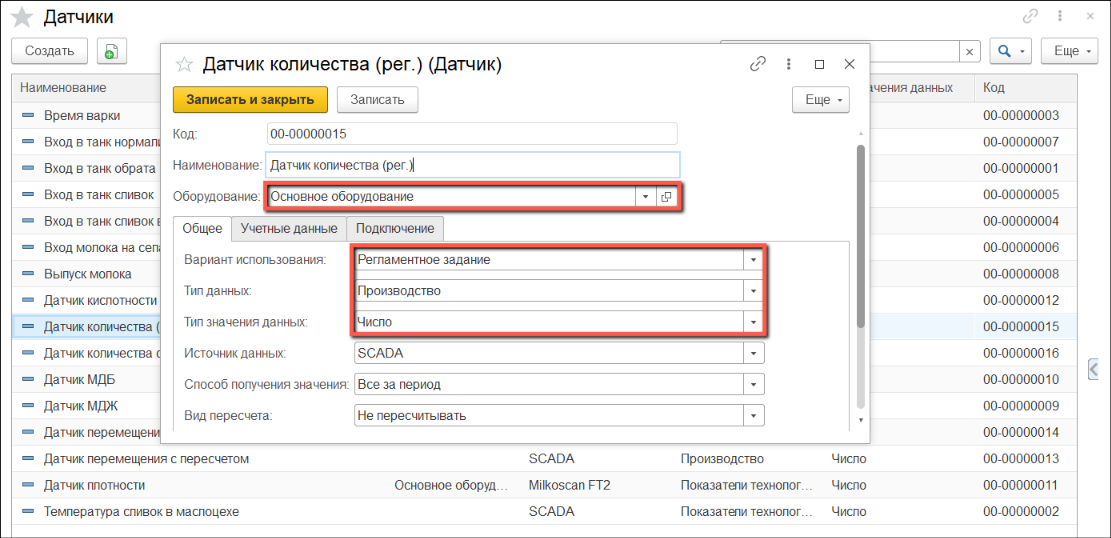

Настройки датчика для записи в регистр "Данные к обработке"

• Для передачи данных в регистр "Данные к обработке" и дальнейшего использования в обработке "Рабочее место мастера смены" нужно:
  • Заполнить поле "Оборудование"
  • Указать "Вариант использования" - "Регламентное задание"
  • Указать "Тип данных" - "Производство" или "Параметры производственной среды"
  • Указать "Тип значения данных" - "Число"
